TT-paneelid

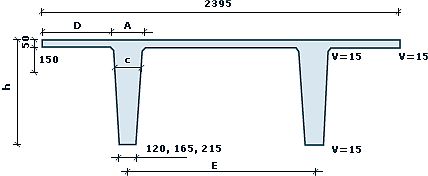

TT-240/20-70/12
| H (mm) | A (mm) | C (mm) | D (mm) | E (mm) | Вес kN/m | Вес kN/m² |
| 300 | 171 | 129 | 507 | 1209 | 4,73 | 1,97 |
| 400 | 180 | 138 | 498 | 1218 | 5,60 | 2,34 |
| 500 | 189 | 147 | 490 | 1227 | 6,25 | 2,61 |
| 600 | 198 | 156 | 480 | 1236 | 7,08 | 2,95 |
| 700 | 207 | 165 | 471 | 1245 | 7,95 | 3,32 |
TT-240/20-70/16,5
| H (mm) | A (mm) | C (mm) | D (mm) | E (mm) | Вес kN/m | Вес kN/m² |
| 200 | 207 | 165 | 471 | 1247 | 4,22 | 1,76 |
| 300 | 216 | 174 | 462 | 1256 | 5,11 | 2,13 |
| 400 | 225 | 183 | 453 | 1265 | 6,02 | 2,51 |
| 500 | 234 | 192 | 444 | 1274 | 7,00 | 2,92 |
| 600 | 243 | 201 | 435 | 1283 | 7,99 | 3,33 |
| 700 | 250 | 210 | 426 | 1292 | 9,02 | 3,76 |
TT-240/20-70/21,5
| H (mm) | A (mm) | C (mm) | D (mm) | E (mm) | Вес kN/m | Вес kN/m² |
| 200 | 257 | 215 | 421 | 1297 | 4,56 | 1,91 |
| 300 | 266 | 224 | 412 | 1306 | 5,70 | 2,37 |
| 400 | 275 | 233 | 403 | 1315 | 6,86 | 2,86 |
| 500 | 284 | 242 | 394 | 1324 | 8,06 | 3,36 |
| 600 | 293 | 251 | 385 | 1333 | 9,31 | 3,88 |
| 700 | 302 | 260 | 376 | 1342 | 10,30 | 4,42 |
Технические данные
Размеры панели TT 240/20-70-12 (16,5; 21,5):
ширина 2395 мм
высота H=200, 300, 400, 500, 600, 700 мм
ширина ребра в нижней плоскости 120 (165; 215) мм
длину можно выбирать в соответствии с нагрузочной диаграммой
Допуски (мм):
длина ±15 или L/1000
высота и толщина плиты ±10
ширина ребра и ширина панели ±10
боковая кривизна ±10 или L/1000
отклонение торцевого края от прямого угла ±10
отклонение торцевой поверхности от вертикали ±15
отличие от расчетного предварительного подъема L/1000
места расположения отверстий (проёмов) ±30
Класс огнестойкости:R 60, R90, R120
Исходные данные для проектирования и консультаций: чертеж внешнего вида, нормативные нагрузки, коэффициенты запаса, опорные узлы
Нагрузочные диаграммы:
